Блок управления насосом или дозировочным агрегатом
Наличие: доступно для заказа
Цена: уточняйте у менеджера
Заказать консультацию менеджера
НАЗНАЧЕНИЕ
Блок управления насосом серии БУ-ДН предназначен для дистанционного программного управления электронасосным дозировочным агрегатом. Поставляется в составе агрегатов типов НДЭ, НДЭМ, НДГЭ, НДГЭМ ТУ 3632-002-52530397-2003 или в качестве самостоятельного изделия для комплектации совместимых дозировочных агрегатов с ручным управлением подачей. Подключается к сети непосредственно между коммутационным аппаратом, использующимся для включения асинхронного электродвигателя агрегата, и электродвигателем.
Функциональные возможности
- ручное управление подачей агрегата со встроенной панели управления, в том числе непрерывное дозирование;
- программное управление подачей агрегата со встроенной панели управления с установкой величины подачи и перекачиваемого объёма или времени работы;
- дистанционное или автоматическое управление подачей агрегата со связью посредством интерфейса 4 - 20 мА; 0 - 5 мА; RS-485; RS-232; 0 - 10 В; 0 - 5 В;
- регулирование величины подачи в диапазоне: 1) для блоков типа "ДР" - 5 - 100%; 2) для блоков типа "ЧР" - 5 - 40% в дискретном режиме, 30 - 100% в частотном режиме;
- программирование потребителем нижнего предела регулирования величины подачи в частотном режиме от 30 до 40%;
- программирование потребителем частоты пусков электродвигателя в пределах установленного диапазона дискретного регулирования;
- автоматическая стабилизация величины подачи за счёт обратной связи по числу ходов вытеснителя и программирования изменяющихся условий работы (вязкости перекачиваемой среды и давления);
- цифровая индикация величины подачи (в литрах в час и процентах), перекачиваемого объёма (в литрах), частоты питающего тока (в герцах) на двустрочном жидкокристаллическом дисплее;
- расчёт и индикация перекаченного (накопленного) объёма жидкости;
- индикация состояния электродвигателя агрегата, датчика числа ходов вытеснителя;
- управление внешним устройством сигнализации аварии;
- возможность подключения кнопок удалённого управления "ПУСК", "СТОП", а также электроконтактного манометра;
- защиту выходных силовых ключей от межфазного замыкания в цепи электродвигателя.
| Основные технические данные | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение исполнения блока управления по способу регулирования подачи агрегата | ДР | ЧР, ВР | |||||||||
| Мощность электродвигателя,кВт, не более | 3,0 | 5,5 | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | |
| Напряжение питания, В | 3x380 В | ||||||||||
| Частота напряжения питания, Гц | 50 | ||||||||||
| Выходное напряжение, В | 3x380 В | трёхфазное от 0 до 380 | |||||||||
| Выходная частота, Гц | 50 | 15-50 | |||||||||
| Выходной ток, А | 8 | 13 | 1,8 | 3 | 4,2 | 5,5 | 8,2 | 13 | 18 | 26 | |
| Нагрузка на реле сигнализатора аварии | 12 В, 8 А; 220 В, 3 А | ||||||||||
| Степень защиты корпуса | IP 56 | IP 56 / IP 20 | |||||||||
| Длина силового кабеля от блока управления до насоса, м, не более | в схеме с выходным дросселем (ДРТ) | - | 100 | ||||||||
| в схеме без выходного дросселя | 10 | ||||||||||
| Длина кабеля датчика числа ходов вытеснителя насоса, м, не более | 200 | ||||||||||
| Температура эксплуатации,°С | 0 +40 | ||||||||||

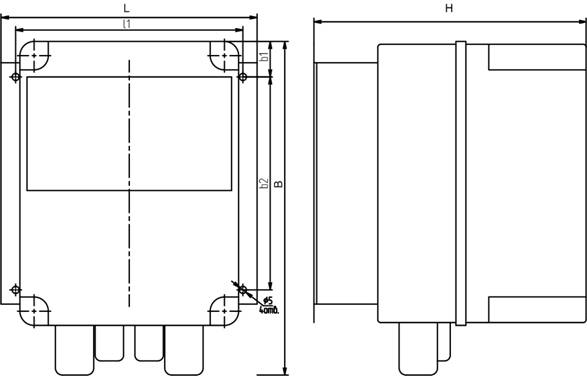

Габаритные и установочные размеры блока управления
| Исполнение БУДН | Мощность, кВт | Размеры, мм | |||||
|---|---|---|---|---|---|---|---|
| L, мм | B, мм | H, мм | l1, мм | b1, мм | b2, мм | ||
| ДР | 3,0 | 160 | 155 | 190 | 140 | 15 | 80 |
| 5,5 | 180 | 235 | 192 | 160 | 25 | 150 | |
| ЧР, ВР | 0,4; 0,75; 1,5; 2,2; 3,7 | 180 | 235 | 192 | 160 | 25 | 150 |
| 5,5; 7,5; 11 | 230 | 285 | 210 | 210 | 25 | 200 | |
