НАЗНАЧЕНИЕ
Турбинные счетчики воды с диаметрами условного прохода 50, 80, и 100, предназначены для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного (от 5° до 50°С) водоснабжения при давлении до 1,6 МПа (16 бар).Счетчики соответствуют метрологическому классу В при установке на горизонтальных, вертикальных и наклонных трубопроводах.
Преимущества
- гарантийный срок эксплуатации турбинного счетчика воды - 6 лет;
- широкий диапазон измерений;
- возможность ремонта путем замены измерительной вставки на месте установки счетчика;
- счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
- полный срок службы – не менее 12 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование основных технических характеристик | Счетчик ВХ | ||
---|---|---|---|
Диаметр условного прохода, мм | 50 | 80 | 100 |
Метрологический класс | В | ||
Наибольший расход, Qmax, м3/ч | 50 | 150 | 240 |
Номинальный расход, Qn, м3/ч | 40 | 100 | 120 |
Переходный расход, Qt, м3/ч | 0,32 · 0,9* | 0,5 · 2,0* | 0,6 · 2,0* |
Наименьший расход, Qmin, м3/ч | 0,2 ·0,45* | 0,3 · 1,0* | 0,3 · 1,0* |
Порог чувствительности, м3/ч | 0,05 ·0,15* | 0,1 · 0,25* | 0,11 ·0,25* |
Емкость индикаторного устройства, м3 | 999999 | ||
Наименьшая цена деления, м3 | 0,0005 | ||
Гидравлическое сопротивление счетчиков, S, м/(м3/ч)2 |
8,7x10-4 | 1,4x10-4 | 1,3x10-4 |
Максимальный объем, 1000м3 - за сутки - за месяц |
1,06 31,7 |
2,64 79,2 |
3,17 95,0 |
Масса, кг | 8,5 | 15,0 | 19,0 |

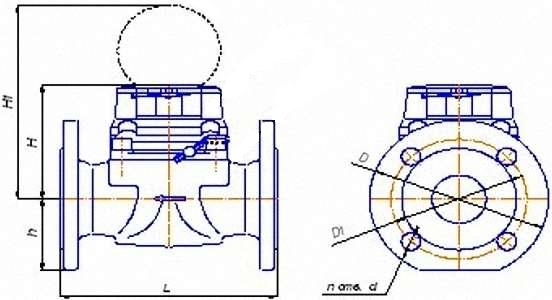

ГАБАРИТНЫЙ ЧЕРТЕЖ
Обозначение | DN | L | H | H1 | h | D | D1 | d | n |
---|---|---|---|---|---|---|---|---|---|
ВХ-50 | 50 | 200 | 120 | 200 | 73 | 165 | 125 | 18 | 4 |
ВХ-80 | 80 | 225 | 150 | 270 | 95 | 200 | 160 | 8 | |
ВХ-100 | 100 | 250 | 105 | 220 | 180 |
